惠阳新丰家具厂电容器改造

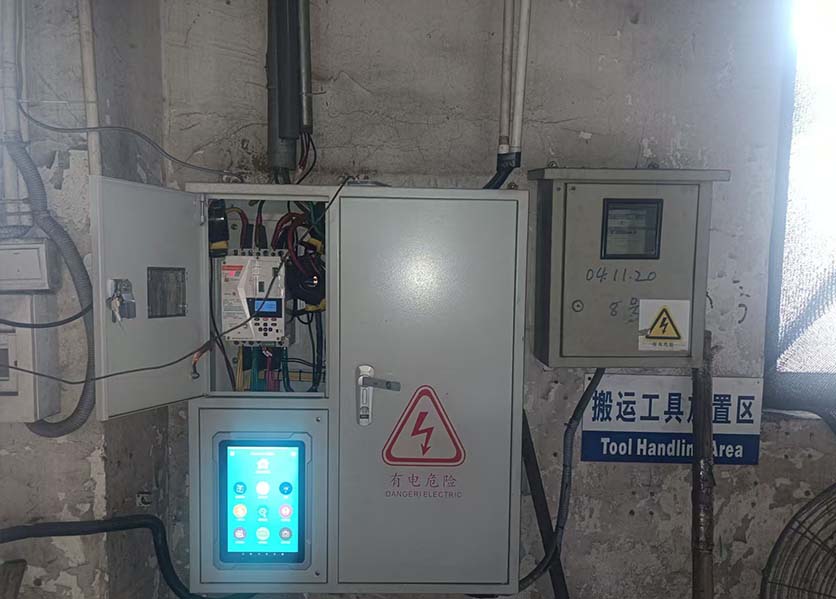

  惠阳新丰家具厂配电柜电容器改造以提高功率因数、降低电能损耗为核心目标。

  · 核心目标‌：

  · 提升功率因数至0.95以上，降低电网无功损耗‌。

  · 解决谐波放大问题，避免电容器过压损坏‌。

  · 优化电能质量，延长设备寿命并降低电费支出‌。

  · ‌现状诊断‌：

  · 通过电能质量分析仪检测系统谐波含量(如THD<25%)及现有补偿装置运行状态‌。

  · 记录原有电容器容量、投切方式及故障频次(如熔芯烧毁、接触器损坏等)‌

  改造方案设计

  1. ‌设备选型与配置‌：

  ·电容器‌：选用440V额定电压的氮气填充干式电容器，内置自愈功能，适配6%电压畸变率场景‌。

  ·投切开关‌：替换接触器为晶闸管模块(如Thyristor模块)，实现过零投切，消除涌流与电弧问题‌。

  ·电抗器‌：并联纯铜绕组电抗器(电抗率7%)，抑制5次以上谐波并保护电容器‌。

  2. ‌控制优化‌：

  ·智能控制器‌：配置动态无功补偿控制器，支持谐波监测与自动调容，响应时间<20ms‌。

  ·参数设置‌：根据负载特性设定功率因数目标值(0.95-0.98)及过压/欠压保护阈值‌。

  措施与实施流程

  1. ‌旧设备拆除‌：

  ·断电后使用专用放电电阻对电容器充分放电(≥3分钟)，确保残余电压<50V‌。

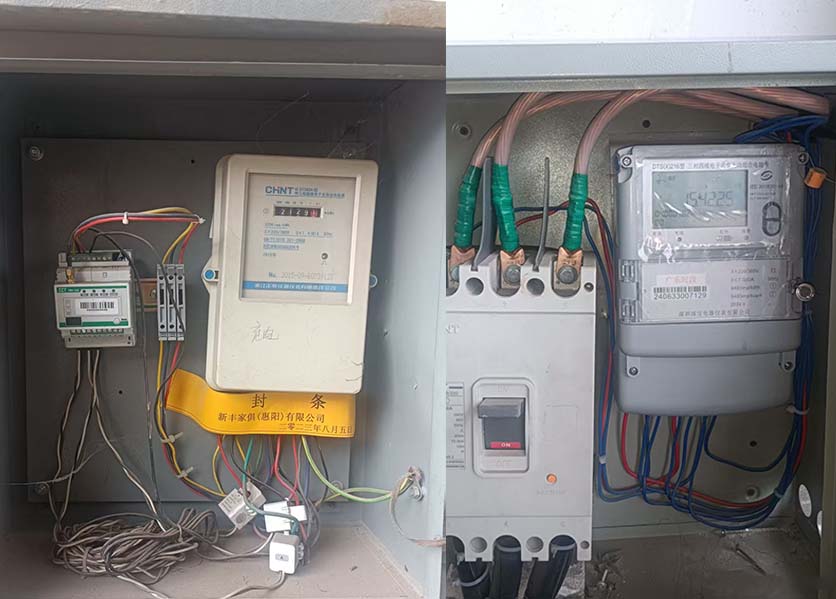

  ·拆除老旧微型断路器(如DZ47系列)，升级高分断能力断路器(如NM1系列)‌。

  2. ‌新设备安装‌：

  ·按“先电抗器后电容器”顺序接线，采用铜排连接降低接触电阻‌。

  ·柜内布局优化，预留20%散热空间并加装温控风扇(运行温度<65℃)‌。

  3. ‌调试与验收‌：

  ·分阶段投运(30%→60%→100%容量)，实时监测谐波畸变率与功率因数变化‌。

  ·72小时试运行后，生成补偿效率报告(如线损降低15%-20%)‌。

  希望老王今天讲的电容器改造对您有所帮助，如您有任何疑问，欢迎致电：18075148525。
