长沙市雅礼外国语学校新建的综合楼,虽然只有6000平,但该校设计图纸有建筑能耗,且校方参与绿色星级评定的热情很高,为满足绿色建筑的验收通过,该校采用咪雀能耗监测系统。



建筑能耗监测系统我公司的方案如下
一、 上传市住建局能耗监测系统平台的两种方式:
1. 专用采集器的采集口上传。
2. 后台上传。
二、硬件施工

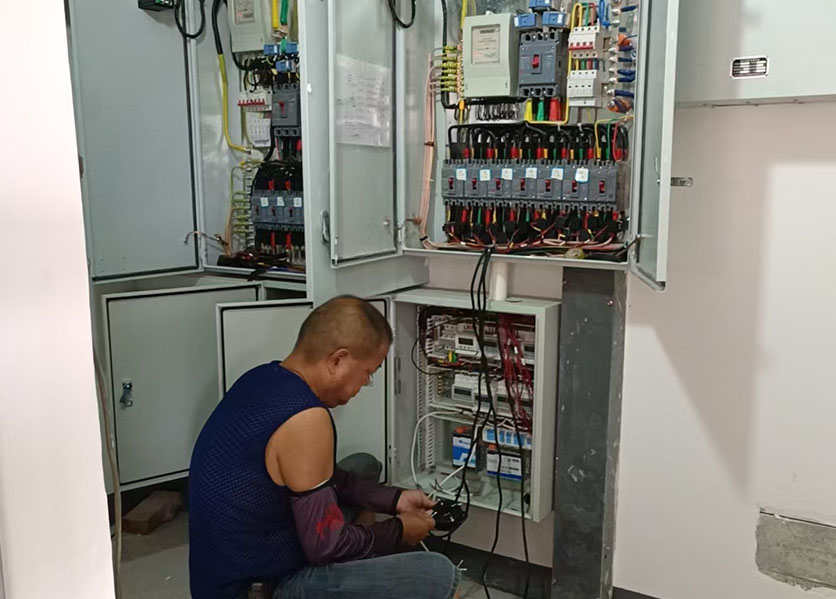

1.在2个电井的配电柜旁分别装2个电表箱(采用导轨式毫安电表)对24个馈线回路进行监测。
2.铺设专线光纤,架设单独通讯通道。

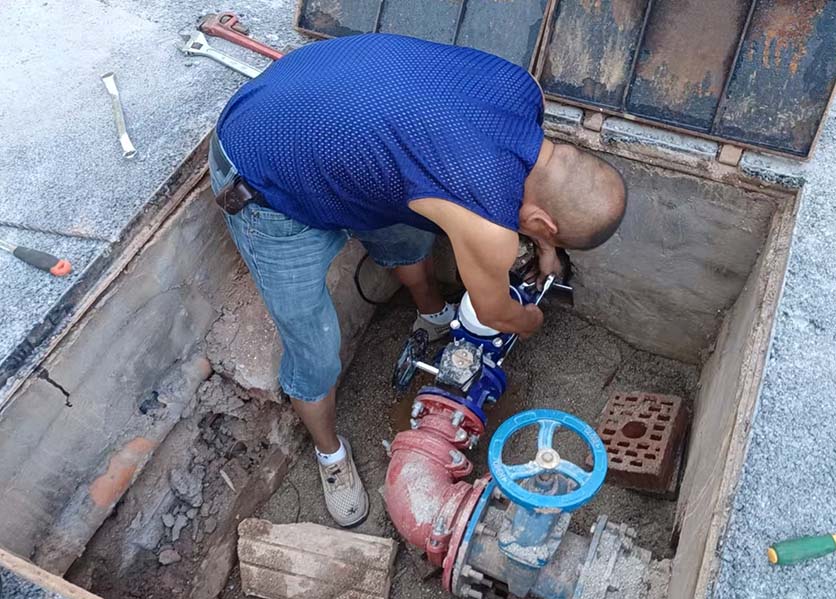

3.在市政如水口出安装1个100口径的智能水表。
4.屋顶光伏并网柜上装1块智能电表。
5.安装能耗采集箱。
三、能耗监测系统功能展示
采集计划:实时集采,定时自助采集,自动补抄。
数据存储方式:
抄表日,日冻结,月冻结,12个月末冻结。
10天的24个整点总电能示值。
事件记录:参数变更,抄表失败,终端停上电,电表跳闸,时钟超差,事件记录发生的时间和异常数据。
软件层面:采集管理统计分析,报表管理,系统管理,线损分析,用电监测,高级分析。
数据:实时数据,数据管理,数据接口,数据监测,数据综合,数据交换。
四、能耗监测系统验收
数据上传一周后给接入验证,然后验收。
专项设计,专项施工,专项验收。
希望老王今天讲的学校能耗监测系统对您有所帮助,如您有任何疑问,欢迎致电:18075148525。
