长沙海信广场改扩建电能量远程抄表系统

  一、项目概述

  长沙海信广场(以下简称海信)于2015年建立，2016年正式开业，自开业以来一直使用我司开发的远程抄表系统进行电表数据采集，迄今已近十年。在十年的运行过程中，海信方发现、反馈了诸多软硬件上的问题，我司也一一解决并完善。现由于抄表系统架构老旧、通讯硬件老化且无替代方案、软件接口驱动过时等一系列问题，对整体系统进行评估后，我司提出对海信广场远程抄表系统进行整体翻新升级的建议。

  二、远程抄表系统对比

  系统层：

  原系统为本地化部署，系统安装于本地服务器中，对服务器硬件依赖较大，服务器由于已经运行了十年，其软硬件配置均已无法满足现有的功能需求，硬件层面上由于硬件老化，时常出现操作卡顿、运行缓慢的问题，软件层面上仍使用的WIN7系统，现微软已关闭WIN7系统的维护，后续无法获得官方补丁，各种软件驱动也面临故障宕机的风险。原系统为C/S架构，依赖Server服务端软件与Client客户端软件进行数据通讯，在服务端未开启时客户端接收不到数据，且系统框架固定，无法再增加新的系统功能。

  新系统为云端系统，系统位于阿里云云服务器中，软硬件可根据功能需求进行在线升级，几乎不存在运行与维护的问题。系统为B/S架构，Browser浏览器与Server服务端无强绑定关系，可随时随地通过任意浏览器进行系统访问。系统框架较为灵活，可根据后期需要新增功能(如新增其他设备通讯协议、加入无线设备或水表等)。

  通讯层：

  原系统通讯通过本地串口服务器(配电井内)或国网一型集中器(配电间内)将电表的485信号转换为以太网信号传输至后台服务器，串口服务器由于十年前的技术所限，需要服务器搭配驱动程序才能正常运行。在系统运行不够稳定的情况下，曾经经历过驱动程序宕机的情况，需要重新安装驱动才能继续运行。

  新系统需要将本地串口服务器更换为4G通讯模块或以太网通讯模块，通过4G或以太网直接与云端系统连接，使用TCP/IP通讯，无需系统驱动支持。而且4G模块安装方便，无需预先布置网线，有4G信号的位置就可进行通讯连接。国网一型集中器可通过现有网络接入外网直接与云服务器进行通讯。

  设备层：

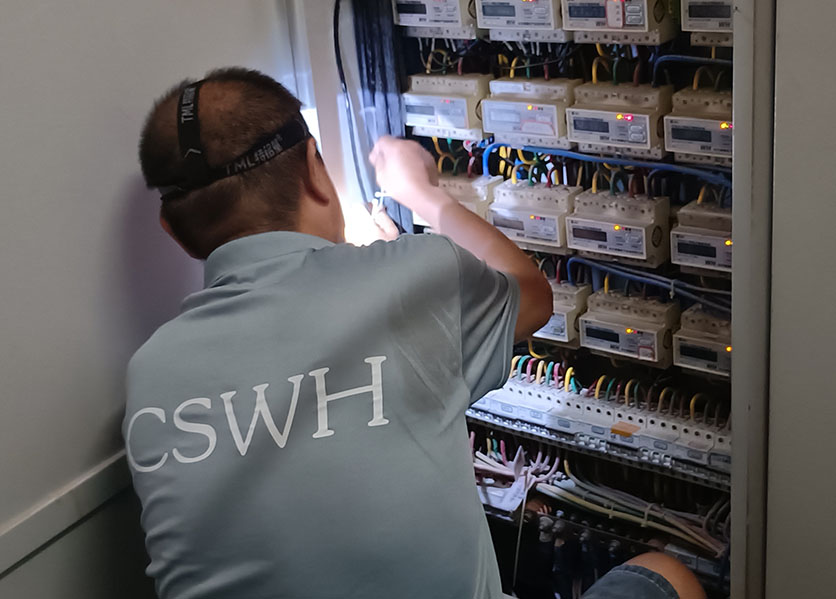

  原系统设备层目前仅支持三种设备，分别是强电井内的DTS2211导轨电能表、DTSD342-5N导轨电能表，配电间中的DTS343-3壁挂式电能表，此三种设备通讯协议固定，无法在系统中接收除这三类设备之外的通讯协议。

  新系统设备层可支持多种协议设备，现有的DTS2211和DTSD342为modbus-RTU协议(协议类型一致但数据格式不一致)，DTS343-3为DLT645-1997/2007协议(通过国网一型集中器转换为GDW376.1协议)，除此之外还可接收除以上协议外的其他通讯协议。
